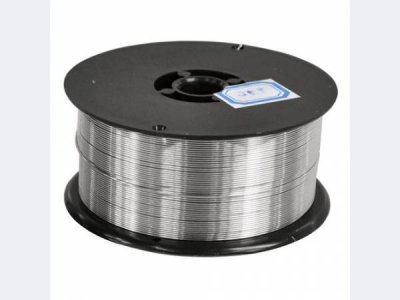

Хромель - 2.4870 - Nicrosil® проволока

Купить проволоку хромель, 2.4870, Nicrosil: цена от поставщика Evek GmbH

Международный аналог

Марка Аналог W. Nr. Aisi Uns En Заказать
ХН70Ю ЭИ652 2.4872 N06008 Поставка с металлобазы, есть в наличии
НХ9.5 2.4870 NiCr10 Поставка с металлобазы, есть в наличии
НХ9 2.4870 NiCr10 Поставка с металлобазы, есть в наличии

Хромель — 2.4870 — Nicrosil® проволока

Каждое чудо должно найти свое объяснение, утверждал Карел Чапек.

Состав хромели

Хромель на основе никеля. состоит из: 89−91% Ni, 8,7−10% Cr, остаток составляет железо, легированное марганцем, кремнием, медью, кобальтом. Известный сплав нихром схожего состава иногда также называют хромель А.

Достоинства

Никель придает хромели пластичность и высокую устойчивость к коррозии. Стойкая поверхностная пленка окиси никеля защищает сплав в агрессивной среде Плотность = 8,71 г/см³. Это относительно не тяжёлый и жаростойкий сплав. t° плавления — около 1450 °C. Горячая деформация производится при t° 1200−1000°C, а отжиг при 800−900°C. Коэффициент линейного расширения хромели 12,8·1010−6/°C, удельное сопротивление = 0,66 Ом·мм2/м. Этот сплав обладает удачным сочетанием термоэлектрических свойств и жаростойкости. В контакта с другим металлом сплав вырабатывает при нагревании термо-ЭДС, которая имеет линейную прогрессию в широком интервале температур. 20−1000°C. При более высоких температурах точность показаний снижается. Например, термо-ЭДС термопары на основе хромели и платины в диапазоне от 0° до 1000 °C = около 33 милливольт.

Недостатки

Получение никеля в чистом виде связано с целым рядом трудностей, поэтому он относится к дорогостоящим металлам. К недостаткам хромели относится снижение термо-ЭДС при быстром охлаждении ниже 600 °C после отжига. Чем быстрее сплав охлаждается, тем ниже его термо-ЭДС. Использование хромелевой проволоки для измерительных приборов со стационарным источником тепла более 600 °C дает значительные погрешности замеров (до 10°C). Частично это можно исправить путем искусственного торможения процесса охлаждения в диапазоне 250−600°C, что позволяет стабилизировать термо-ЭДС хромели и получать более точные показания. При t° более 1000 °C и воздействии окислительных и восстановительных газов, водорода или серы этот сплав подвергается коррозии. При этом на поверхности образуется зеленоватый налет, который значительно изменяет термо-ЭДС и способствует охрупчиванию сплава.

Применение

Проволока — наиболее востребована из всей линии продукции (круг, лента) этого никелевого сплава Широкое применение проволока нашла при изготовлении термопар, компенсационных проводов, реостатов, нагревательных приборов. Благодаря способности сохранять стабильную термо-ЭДС на воздухе до 1000 °C, такая проволока используется в качестве положительного термоэлектрода термопары хромель-алюмель (благодаря жаростойкости выдерживает «тепловые удары» до 1300°C). Используется при сварочных работах, в качестве датчика температуры, применяется для компенсационных проводов (провода к которым присоединяется термопара). Электроды пары хромель-алюмель изготовлены из проволоки Ø 1,2 — 3,2 мм. Они изолированы друг от друга, а также — от защитного чехла одноканальными фарфоровыми изоляторами. В свою очередь рабочий конец пары защищен фарфоровым наконечником от соприкосновения с металлическим чехлом.

Особенности термопар

Все хромель-алюмель термопары, кроме типов ТХА-У-XV и ТХ-VII, обладают большой инерционностью. Механическая устойчивость всех типов пар обыкновенная, за исключением ТХА-430 и ТХА-420, которые вибрационно устойчивы. Термопары хромель-алюмель демонстрируют отличную работу в окислительной среде, но при условии отсутствия агрессивных газов. Подобное становится возможным благодаря образованию тонкой защитной пленки окислов, которая препятствует разрушительному действию кислорода. Линейная характеристика ТЭДС позволяет сравнительно просто градуировать такие термопары.

В СССР выпускали хромель марок НХ9 и НХ9,5. Хромель Н. Х. 9,5 поставляется в следующих формах:

  • проволока (Ø 0,10 — 12,00 мм);
  • круг (Ø 12,0 мм — 100,0 мм);
  • лента (толщина 0,1−5,0 мм, ширина 3−600 мм).
Ni+Co Fe C Si Mn Co Al Примесей
87.4 — 90.4 ≤ 0.3 ≤ 0.2 ≤ 0.4 ≤ 0.3 9 — 10 0.6 — 1.2 всего 1.4

Физические свойства сплава НХ9.5 при 20 °C

Твердость, сплав мягкий Твердость, сплав твердый Температура плавления, °C: Температура горячей обработки, °C: Температура отжига, °C:
HB 10 -1 = 300 МПа HB 10 -1 = 150 — 200 МПа 1435 1200 — 1000 800 — 900

Купить по оптимальной цене

На складе Evek GmbH представлен широкий ассортимент термопар. Наши представительства расположены. Сроки выполнения заказов минимальны. При оптовых покупках предоставляются скидки.

icoХарактеристика сплава Хромель НХ9,5
