Общая характеристика

Металлорукава — это соединительные гибкие элементы трубопроводов, которые предназначены для транспортирования жидких или газовых сред под высоким или пониженным давлением, при этом обеспечивая герметичность контура в широком диапазоне температур,

Особенности конструкции

Основным элементом, обеспечивающим гибкость рукава, является гофрированная часть, которая изготавливается из коррозионно-стойкой высоколегированной стали. Усиливает конструкцию металлическая оплетка, которая позволяет эксплуатировать рукав при самом высоком давлении. Гофрированная оболочка производится навивкой по вершинам гофров профилированной лентой. Гофры могут быть спиральными или кольцевыми. Рукава с винтовым (спиральным) расположением гофров бывают армированы по диаметру проволочной спиралью. Кольцевые гофры — более распространенны, потому что в условиях повышенного давления при продольном растяжении они не подвергаются скручиванию. Основным силовым элементом металлического рукава является оплетка, которая и служит для защиты рукава от непредвиденных повреждений. Оплетка при воздействии радиальных и осевых нагрузок, в том числе пульсации давлений во время транспортировки жидкостей или газов по системе, должна обеспечить работоспособность рукава.

Производство

Металлорукава производятся в одной и нескольких оплетках, число которых зависит от значений рабочего давления. Оплётка обеспечивает работоспособность при воз­действии радиальных и осевых нагрузок и пульсаций давления, которые неизбежны при перемещении жидких или газовых сред по трубопрово­ду. Такая оплётка обычно сетчатого типа из нержавеющей про­волоки 12X18Н9Т сечением 0,3; 0,4; 0,5; 0,6 mm. Для стыковки с основным контуром служит арматура на конце рукава. К гибкой части рукава арматура присоединяется пайкой кислотостойкими припоями или сваркой (аргонодуговой либо контактно-роликовой). На оплётку крайних гофров в месте заделки арматуры надевается стакан, защищающий часть гофров от термического влияния сварки и пайки. При необходимости допускается по согласованию с заказчиком приварка присоединительной специальной арматуры, которая разработана по его чертежам. Внутренняя и наружная поверхности металлорукавов должна быть без грубых механических повреждений, видимых загрязнений и прочих дефектов, которые не предусмотрены ТУ на материалы. Оплетка рукава должна облегать рукав плотно и не иметь выступающих наружу оборванных прядей и проволочек.

Размеры

Металлорукава выполняются с разными внутренними условными диаметрами гофрированной герметичной оболочки до значений DN 300 мм. Размер присоединительной арматуры под приварку в виде колец монтируется, исходя из требований относительно рабочего давления для рукава. Для соответствия требованиям ТУ — длина гибкой свободной части металлорукава должна быть не менее 250 мм. По согласованию с заказчиком допустимо производство рукавов в сборе методом стыковки из нескольких рукавов. Такая стыковка осуществляется сваркой с помощью колец под приварку.

Использование

Металлорукава предназначены для транспортировки рабочих сред при t° до 400 °C. При заказе рукавов необходимо указывать транспортируемую среду, рабочий диапазон температур и др. параметры. Рабочее давление (Р раб.) — давление транспортируемой среды, при ежедневной эксплуатации. Условное давление (PN) — рабочее наибольшее давление, при котором допускается работа рукава в нормальных эксплуатационных условиях. Благодаря надежности и длительному сроку службы, гибкие металлорукава применяются очень широко: в машино-, авиа-, судостроении, в промышленной химии, металлургии, теплоэнергетике, для создания криогенного оборудования.

Достоинства

Поглощение вибрации при; транспортировке жидкостей или газов в условиях перепада температур и давления; обеспечение защиты от случайных повреждений; обеспечение надёжных соединений с подвижным оборудованием трубопровода; устранение неточностей при монтаже контура. Прочность металлорукавов определяются количеством оплеток, которые выполняют роль армирования; профилем гофрированной части: параметрами гофров, числом гофров на единицу длины; толщиной стенки и материалом, который влияет на устойчивость к проводимым средам и условиями механического, химического и термического воздействия. Коррозионная стойкость зависит от стойкости нержавеющей стали 12Х18Н10Т в оплётке и стойкости гибкого элемента. Особенно вредна точечная кор­розия, которую вызывают хлор-содержащие среды и контакт с морской водой.

Эксплуатация

Долговечность металлорукавов напрямую зависит от количества нагрузочных циклов — один нагрузочный цикл — однократное перемещение рукава и возврат его в исходное положение. Другими факторами являются: давление и температура, амплитуда их колебаний, частота перемещения рукава, минимальный радиус изгиба, агрессивное воздействие рабочей среды, вибрация. В топливных и гидравлических системах гибкие рукава испытывают давление жидкости пульсирующего характера, которое может вызывать разрушение гибких трубопроводов, при давлениях на порядок меньше статических нагрузок. Источником пульсации являются плунжерные и шестеренчатые насосы. При резком внезапном закрытии клапанов возникает гидродинамический удар, который также приводит к раз­рушению оболочки. Для увеличения надёжности необходимо введение демпфирующих устройств в систему. Во время прокачки рабочей среды сквозь рукав может произойти срыв с внутренней поверхности гофра. В связи с этим, не допускается применение металлорукава при скоростях движения рабочих продуктов более 8 м/с для жидкостей или более 50 м/с для газов. При эксплуатации в системе с высоким уровнем вибрации следует предотвращать возникновение резонансных колебаний.

Рабочие характеристики

Рабочее давление (соответствующее t° 20°С) определяется как частное от деления рабочего давления при температуре рабочей среды на коэффициент k, чье значения приводятся в таблице:

Минимальная длина металлорукава

Предельные отклонения длины металлорукавов

Особенности монтажа

Выбирая длину металлорукава нужно, чтобы она имела нейтральные участки около арматуры, не подверженные изгибу при работе. Рукав, не имеющий нейтральных участков, может устанавливаться только прямолинейно или со смещением не более 20−30 mm на каждый метр длины. Растяжение, скручивание и сжатие рукава не допустимо. Предельное отклонение длины рукава от номиналов составляет 3%. Также не допустим изгиб радиусом меньше: 10Dу — для рукавов ответственного назначения; 5Dy — для рукавов давлением до 100 атмосфер (10 МПа); 12Dy — для рукавов давлением свыше 100 атмосфер (10 МПа). Монтаж производиться так, чтобы избежать больших незакрепленных участков. Для исключения провисания нужно применять хомуты, подставки, лотки и др. Не допускается при установке хомутов деформация гибкой части рукава. Для этого применяют прокладки из кожи, резины, фторопласта и прочих эластичных материалов. Стыковку рукава с резьбовым наконечником необходимо производить так, чтобы исключить проворачивание. При стыковке рукава с фланцевыми законцовками и с фторопластовыми прокладками, следует производить затяжку попарно накрест.

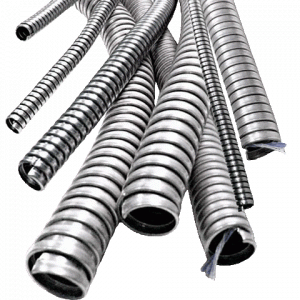

Гофрированные металлорукава

Представляют собой гибкую трубу из нержавеющей стали. В зависимости от целей применения они производится разного диаметра и рассчитаны на различное рабочее давление, Применяются в промышленности и строительстве. В промышленной технике они играют роль арматуры, широко применяются в системах вентиляции в качестве воздухоотвода. Помимо этого, такие рукава применяются при использовании гибких шлангов для внешней защиты. Герметичные гофрированные рукава служат для откачки воды и прочих жидкостей.
