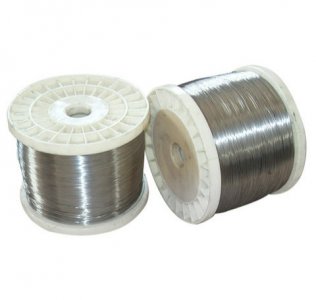

Константан - 2.0842 проволока

Купить константан проволоку по доступной цене от поставщика Evek GmbH

Международный аналог

Марка Аналог W. Nr. Aisi Uns En Заказать
МНМц43-1.5 2.0842 C72150 CuNi44 Поставка с металлобазы, есть в наличии

Можно шутить с человеком, но не следует шутить с его именем. Марина Цветаева.

Состав

Имя Константан (constans) переводится с латыни, как «постоянный», «неизменный», поскольку его электросопротивление неизменно при перепадах температуры. Этот серебристо-желтый сплав, содержит 32−40% Ni, до 60% Cu и до 2% Mn. t° плавления 1260 °C. Удельный вес 8,9 г/см³, ТКР = 14 • 10-6/°C.

Достоинства

При 20 °C удельное электросопротивление = 0,48 Ом·мм2/м. После стабилизирующего отжига температурный коэффициент линейного расширения достигает 2x10-61/К, У отожженного сплава — sр = 400 — 500 МПа, eр = 40 — 50%, r = 0,46 — 0,48 Ом·мм2/м; у твердого — sр = 655 — 720 МПа, eр = 2…5%, r = 0,46 — 0,52 Ом·мм2/м.

Недостатки

Существенный недостаток — значительная термо-ЭДС (40−50 мкВ/°С) в паре с медью, что ограничивает его применение в стабильных резисторах и высокоточных приборах — поскольку нагрев контактных клемм ведет к появлению токов, искажающих показания. Поэтому, если необходима высокая точность, применяют не константан, а манганин.

Применение

Широкое применение константан нашел при изготовлении компенсационных проводов, реостатов, нагревательных приборов. Из него изготовляют проволоку Ø 0,03−5 мм и ленту до 0,1 мм толщиной. Значительная термо-ЭДС константана в контакте с медью обусловила его применение в термопарах для измерений относительно невысокой t° до 500 °C. Для этого обычно применяют термопары, где положительные термоэлектроды — это железо, медь и хромель, а отрицательные — константан, алюмель и копель.

Химический состав константана МНМц 43−1,5 в % материала

Ni+Co Fe C Si Mn Cu Примесей
39 — 41 ≤ 0.5 ≤ 0.1 ≤ 0.1 1 — 2 56.1 — 60 всего 0.9

Поставки

Более всего константан востребован пирометрией, поэтому основным видом проката является проволока. Цена её зависит от мировых цен на медь и никель — основных составляющих константана.

Сплав поставляется в следующих формах:

  • Лента (толщина 0,1−5,0 мм, ширина 3−600мм).
  • Круг (Ø 12 мм — 100 мм);
  • Проволока (Ø 0,1 — 12 мм);

Физические свойства сплава константана МНМц 43−1,5 при 20 °C

Твердость, сплав мягкий HB 10 -1 Твердость, сплав твердый HB 10 -1 Температура плавления, °C: Температура горячей обработки, °C: Температура отжига, °C:
380−480 МПа 620−720 МПа 1350 1170 — 920 870 — 950
