Копель - CuNi44Mn - Сuprothal® проволока

Копель лента

Международный аналог

Марка Аналог W. Nr. Aisi Uns En Заказать
МНМц43-0.5 CuNi44Mn1 Поставка с металлобазы, есть в наличии

Принципиальная точка зрения тем категоричнее, чем меньше мы осведомлены о предмете. Карел Чапек.

Состав

Копель — это термоэлектродный медно-никелевый сплав содержит 43−44% никеля (Ni), 2−3% железа (Fe), 0,5% марганца (Mn). Процентный остаток составляет медь (Cu). По своим достоинствам этот сплав близок к другому медно-никелевому сплаву — константану.

Достоинства

Высокая коррозионная стойкость и жаростойкость, выдерживает нагрев до 800 °C без потери основных качеств. Обладает максимальной термо-ЭДС в паре с медью, хромелью и железом. При этом температурный коэффициент электросопротивления — минимальный. Данное свойство присуще только этому сплаву.

Физические качества

Плотность 8,9 г/см³, температурный коэффициент линейного расширения равен 14•10−6 °C-1, удельное электросопротивление — 0,5 мкОм·мм2/м. Термо-ЭДС при температуре100°C составляет 6,95 вольт, а при температуре 600 °C увеличивается до 49,0 вольт. Температура плавления = 1290 °C, горячей обработке сплав поддается при t° в 1150 °C, а отжиг сплава производят при 800−850°C.

Применение

Главной областью применения является пирометрия, поэтому основным видом проката является проволока, реже — лента и круг. Для получения точных данных при измерении невысоких температур применяют термопары с максимальной термо-ЭДС. Для положительного электрода используют медь, железо, хромель, а отрицательного — алюмель, константан, копель. По значению термо-ЭДС лидирует термопара хромель-копель (ТХК). Она применяемая при t° до 800 °C, за ней следует медь-копель и железо-копель (до 760°C). Также копель используется для изготовления компенсационных проводов. Для этих целей изготавливается проволока различных диаметров, но со строгими техническими требованиями, согласно ГОСТ 3044–84. Стоимость проволоки зависит от диаметра изделия, чем меньше диаметр, тем относительно выше цена.

Химический состав копели МНМц 43−0,5 в % металлов

Ni+Co Fe C Si Mn Cu Примесей
42.5 — 44 ≤ 0.15 ≤ 0.1 ≤ 0.1 0.1 — 1 54.4 — 57.4 всего 0.6

Поставки

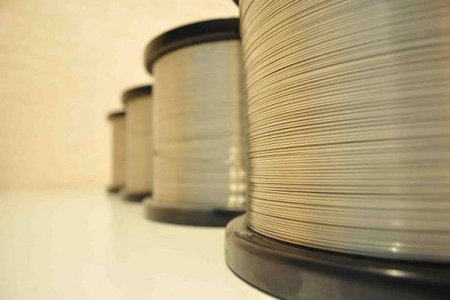

Самой распространенной маркой копели является МНМц 43−0,5. Она поставляется форме проволоки (диаметр 0,10 — 12,0 мм), в виде круга (Ø 12,0 — 100,0 мм), и лентой толщина, которой равна 0,1−5,0 мм, а ширина 3−600 мм.

Физические свойства сплава копели МНМЦ 43−0,5 при 20 °C

Твердость, сплав мягкий HB 10 -1 Твердость, сплав твердый HB 10 -1 Температура плавления, °C: Температура горячей обработки, °C: Температура отжига, °C:
= 85 — 90 МПа = 185 МПа 1290 1000 — 1150 800 — 850
