Проволока для термопар

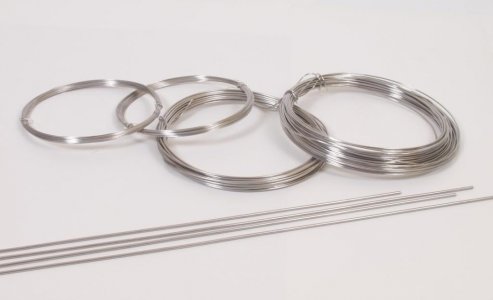

Проволока для термопар от поставщика Evek GmbH

Термопара (термоэлектрический преобразователь температуры) — термоэлемент, применяемый в измерительных и преобразовательных устройствах, а также в системах контроля и автоматизации отопления, вентиляции и кондиционирования.

Преимущества термопар

  • Большой температурный диапазон измерения
  • Измерение высоких температур до 1800 — 2200°С
  • Измерение низких t° от -50°С

Недостатки

  • Точность более 1 °C трудно достижима, необходимо использовать термометры сопротивления или термисторы.
  • На показания влияет температура свободных концов, на которую необходимо вносить поправку.
  • Возникает погрешность от изменения температуры холодного спая
  • эффект Пельтье (в момент снятия показаний, необходимо исключить протекание тока через термопару, т.к. этот ток охлаждает горячий спай и разогревает холодный)

Типы термопар

Требования к термопарам определяются ГОСТ 6616–94.

  • платинородий- платиновые — ТПП13 — Тип R; ТПП10 — Тип S
  • платинородий- платинородий- ТПР — Тип B
  • железо-константановые (железо-медьникелевые) ТЖК — Тип J
  • медь-константановые (медь-медьникелевые) ТМКн — Тип Т
  • никросил-нисиловые (никельхромникель-никелькремниевые) ТНН — Тип N.
  • хромель-алюмелевые — ТХА — Тип K
  • хромель-константановые ТХКн — Тип E
  • хромель-копелевые — ТХК — Тип L
  • медь — копелевые — ТМК — Тип М
  • Сильх-силиновые — ТСС — Тип I
  • Вольфрамрений- вольфрамрениевые — ТВР — Тип А-1, А-2, А-3

Сравнение термопар

Таблица ниже описывает свойства нескольких различных типов термопар. В пределах колонок точности, T представляет температуру горячего соединения, в градусах Цельсия. Например, термопара с точностью В±0.0025Г-T имела бы точность В±2.5 В°C до 1000 °C.

Тип термопары МЭК Температурный диапазон °C (длительно) Температурный диапазон °C (кратковременно) Класс точности 1 (°C) Класс точности 2 (°C)
K (алюмель — хромель) 0 до +1100 -180 до +1300 ±1.5 от -40 °C до 375 °C ±0.004xT от 375 °C до 1000 °C ±2.5 от -40 °C до 333 °C ±0.0075xT от 333 °C до 1200 °C
J 0 до +700 -180 до +800 ±1.5 от -40 °C до 375 °C ±0.004xT от 375 °C до 750 °C ±2.5 от -40 °C до 333 °C ±0.0075xT от 333 °C до 750 °C
N 0 до +1100 -270 до +1300 ±1.5 от -40 °C до 375 °C ±0.004xT от 375 °C до 1000 °C ±2.5 от -40 °C до 333 °C ±0.0075xT от 333 °C до 1200 °C
R 0 до +1600 -50 до +1700 ±1.0 от 0 °C до 1100 °C ±[1 + 0.003x (T — 1100)] от 1100 °C до 1600 °C ±1.5 от 0 °C до 600 °C ±0.0025xT от 600 °C до 1600 °C
S 0 до 1600 -50 до +1750 ±1.0 от 0 °C до 1100 °C ±[1 + 0.003x (T — 1100)] от 1100 °C до 1600 °C ±1.5 от 0 °C до 600 °C ±0.0025xT от 600 °C до 1600 °C
B +200 до +1700 0 до +1820   ±0.0025xT от 600 °C до 1700 °C
T -185 до +300 -250 до +400 ±0.5 от -40 °C до 125 °C}} ±0.004xT от 125 °C до 350 °C ±1.0 от -40 °C до 133 °C}} ±0.0075xT от 133 °C до 350 °C
E 0 до +800 -40 до +900 ±1.5 от -40 °C до 375 °C ±0.004xT от 375 °C до 800 °C ±2.5 от -40 °C до 333 °C ±0.0075xT от 333 °C до 900 °C

Проволока и лента для термопар
